Основное преимущество частного дома состоит в том, что здесь существует полная независимость от различных коммунальных благ. При этом они должны быть, но намного эффективнее, чем предлагают сегодня коммунальные службы. Наверное, самое главное то, что в своем доме отопительный сезон может начаться, когда Вы пожелаете, и закончиться тогда, когда Вам будет удобно. Но важно и то, как он будет проходить. И ниже мы рассмотрим, как устроить отопление частного дома своими руками, предложим видео и схемы, которые помогут Вам освоить все этапы этого ответственного процесса.

Содержание материала:

kotelotopl7 Виды отопительных котлов: газовый, электрический, угольный, комбинированный. podklyuchenie-radiatorov-otopleniya-1 Типы отопительных систем и их монтаж: воздушное отопление, водяное отопление, паровое отопление, электрическое отопление. uteplenie-pola-v-chastnom-dome-06 Теплые полы в частном доме. 2_otoplenie_6 Комбинированное отопление.

Отопительную систему нельзя просто купить в магазине и установить у себя дома. Безусловно, все ее составляющие на рынке или в магазине как раз и продаются, но обойтись их одним комплектом точно не получится. Чтобы создать отопительную систему частного дома своими руками, прежде всего, Вы должны знать:

  • Чем будет отапливаться дом?
  • Какой нужно использовать энергоноситель в системе?

Kak-pravilno-provesti-otoplenie-v-chastnom-dome-shema

Проектирование отопительной системы – один из самых важных этапов в коммуникациях частного дома. После этого необходимо выполнить массу расчетов, чтобы определить необходимое количество радиаторов отопления и труб. Все это должно отвечать друг другу по разным параметрам.

Прежде всего, Вы должны определиться с тем, какой именно котел может отапливать дом.

Хочется, чтобы в частном доме было тепло, и чтобы его можно было достигнуть с минимальным вмешательством человека. По этой причине отопительный котел должен покупаться, исходя из того, какой вид топлива лучше подойдет для его бесперебойной работы.

Котлы могут быть:

  • электрические;

elektricheskij kotel otopleniy3

  • газовые;

201306031608280.3-double-heating

  • угольные;

1409037307_popter_ds_przekroj_ru

  • комбинированные.

kombinirovannyy-kotel-2

Внимание! Все современные модели котлов в той или иной степени экономичны, работают без всякого шума, имеют небольшие размеры, а также отличаются простотой в обслуживании. Однако для всех, даже если это касается угольных котлов, требуется электричество для запуска.

Газовый котел

При наличии газа в доме это самый недорогой и простой способ обогрева жилья. Современные модели газовых котлов работают бесшумно, рассчитаны на конкретную мощность, могут быть двухконтурными, а значит они способны и обогревать, и обеспечивать жилье горячей водой.

Электрический котел

С помощью электричества Вы можете экологически безопасно, эффективно обогреть большое пространство. Причем диапазон мощности котлов, которые стоит использовать в частных домах, может варьироваться от 4 до 300 КВт.

Электрический-котел-отопления

Основные преимущества таких котлов:

  • они могут обогревать до 300 м2 жилища, причем находятся в два, а то и три этажа;
  • им не требуется специальная вентиляция и дымоход;
  • они ничего не загрязняют и не излучают;
  • отличаются компактными размерами.

Некоторые недостатки:

  • Требуется мощная электрическая проводка в трехфазной сети и стабильное напряжение.
  • Стоимость отопления может обходиться довольно дорого.

sxema_kospel_l

Как и все мощные современные котлы, электрические обогревают не только жилое пространство, но и применяются для нагрева воды.

Угольный котел

Котлы, работающие на твердом топливе, достаточно эффективны. В основе их работы используется принцип действия печей Колпакова. Он заключается в следующем: уже прогретый котел требует поступление топлива для поддержания стабильной температуры теплоносителя (раз в день). Эти устройства характеризуются высоким КПД, приближенным к 100%.

1

Современные угольные котлы делаются напольными. Они имеют достаточно компактные размеры. Их корпус не нагревается во время работы.

Основные преимущества:

  • можно топить не просто углем, но и дровами, включая отходы, которые горят (опилки, бумага, торф);
  • высокая мощность;
  • небольшие размеры;
  • недорогой вид топлива.

2

Основные недостатки:

  • современные твердотопливные модели котлов могут быть эффективными, но их основной недостаток – грязь во время их эксплуатации (нужно найти место под складирование угля и утилизировать перегоревшую золу);
  • довольно долго разогреваются (чтобы достигнуть высокой мощности, должно пройти не меньше 30 минут, после того как топливо разгорится);
  • важен грамотно сконструированный дымоход;
  • больше, чем вмещает топочная камера, нельзя засыпать угля, в противном случае топливо может «заштыбоваться» (стать монолитной структурой, которую не повернуть, не достать, не разбить).
Внимание! Подготовка к отопительному сезону с твердотопливным котлом напрямую зависит от домовладельца. От того, какого и сколько топлива он купит, зависит, будет ли тепло в доме.

Комбинированные котлы

Эти котлы не то чтобы малоэффективны, просто их КПД составляет не больше 90%. Здесь может быть только одна комбинация – газ и твердое топливо.

02306478_n1

Такие отопительные агрегаты используют тогда, когда дом построен, и Вы планируете подвести газ, но уже следующей зимой. По этой причине владельцы предпочитают приобрести угольно-топливный котел и первую зиму топить твердым топливом.

3

Переход с одного топлива на другое проходит путем смены горелок. Это довольно несложно и может производиться достаточно быстро.

Каждый котел представляет собой часть отопительной системы, хоть она и не будет очень важной. Его выбор, а именно характеристики, должны основываться на том, какой именно энергоноситель будет циркулировать в системе.

Какие бывают типы отопительных систем

Сегодня в частном доме может применяться шесть основных типов отопительных систем:

  • воздушное отопление (в таком случае энергоносителем выступает горячий воздух);

vozdushnoe_otoplenie-500x467

  • водяное отопление (по трубам циркулирует вода, которая была нагрета до необходимой температуры);

Водяное-отопление-частного-дома

  • электрическое (жилье обогревается с помощью электрических тэнов);

elektricheskij kotel otopleniy3



  • паровое (по трубам циркулирует пар);

otoplenia_zagorodnogo_doma11

  • комбинированное отопление (могут быть самые разные варианты);

schema

  • теплый пол.

schema-ukladki

Каждый из них имеет свои преимущества, но есть и некоторые недостатки.

Водяное отопление в частном доме

Самое доступное, простое, не требующее специальных условий эксплуатации – водяное отопление. Его принцип работы состоит в следующем: необходимо грамотно рассчитать количество батарей и определиться с выбором мощного котла. Нужно залить воду в готовую систему и в конце сезона сливать ее совсем не обязательно.

Нельзя не отметить то, что вода для системы отопления в частном доме может быть только отфильтрована (в то время как в центральных сетях она дополнительно смягчается), поэтому важно более внимательно выбирать батареи.

4

Эта система является самой простой в обслуживании. Циркуляция воды в ней может происходить двумя способами:

  • самотеком;
  • при помощи насоса.

Как бы там ни было, система водяного отопления в частном доме, сделанная своими руками, может быть исключительно замкнутого типа.

Особенности принудительной циркуляции воды

В системе водяного отопления устанавливается центробежный или циркуляторный насос. Его основная задача – подача воды к котлу и от него (при нагревании) раз в определенный интервал.

5

Современные системы отопления автоматизировали этот процесс. По этой причине участие человека для запуска насоса и контроль за температурой абсолютно не нужны. Принудительная система энергоносителя дает возможность хорошо отапливать частный дом в несколько этажей.

Естественная циркуляция воды

Этот способ движения воды по системе применяется сегодня крайне редко. Он построен на элементарных законах физики, когда холодные и теплые воды перемещаются за счет различного веса. Вода самотеком может идти в той системе, где все трубы находятся под небольшим наклоном. Естественная циркуляция воды оправдана в одноэтажных домах.

6

В системе водяного отопления может работать любой из вышеперечисленных котлов.

7

Установка водяной системы отопления в частном доме

Нужно выполнить точные расчеты количества батарей и труб. Все это делается с учетом площади помещения, которую стоит отапливать. Для всех котлов, за исключением электрического, понадобится дымоход.

Система отопления частного дома может быть:

  • с двумя трубами (подача и обработка);

dvuhtrubnaya-sistema

  • с одной трубой (подача нагретой воды котлом).

a1

Для начала в нужное место по уровню выставляются радиаторы. Как их установить и выбрать, Вы можете ознакомиться с нашего видео.

Следующий этап – проведение труб. Сейчас металлические трубы использовать достаточно хлопотно и невыгодно, а полипропиленовые Вы с легкость установите своими руками.

8

Для отопления применяются полипропиленовые толстостенные трубы. Их укладывают по всем помещениям (чтобы они могли свободно переходить из одного в другое, нужно сделать в стенах отверстия немного больше диаметра труб). Их соединяют в нужных местах с помощью специальной сварки.

Установка двухтрубной системы

От котла к расширительному бачку ведется труба. Котел стоит установить на первом этаже дома, а бойлер на втором или же просто выше уровня котла.

После котла горячая вода направляется к бойлеру. От него выходит две трубы: вверх с охлажденной водой, вниз с нагретой. В каждом помещении трубы соединяются с батареями.

9

Монтаж однотрубной системы

Для устройства системы отопления таким способом труб понадобится меньше. Система может быть исключительно с верхней разводкой. Она прекрасно подходит для небольших частных домов с чердаками. Батареи подключаются последовательно. Поэтому каждый следующий будет немного холоднее.

len1

В системе должны быть:

  • расширенный бак;
  • котел;
  • фильтры очистки воды;
  • батареи;
  • возможно, насос.

Внимание! Выставлять температуру в жилище с такой системой очень проблематично. Одна выключенная батарея может привести к остановке всей системы.

podklyuchenie-20radiatora

Как только Вы определитесь с видом системы, схемой циркуляции и разводкой труб, нужно нарисовать на бумаге схему водяного отопления дома с указанием расположения котла, батарей, запорной арматуры, фитингов, прочего дополнительного оборудования (гидроаккумулирующий или расширительный бак, циркуляционный насос, блок безопасности, фильтр и т.д.). Также нужно измерить и нарисовать на схеме расстояние между ними, схему и диаметр разводки. При этом такие схемы должны быть разработаны по каждой комнате дома и отдельно одна общая схема для всего дома. Их составление не доставит Вам никаких сложностей, а при установке будет все просто и ясно: что и где устанавливается, способы соединения.

odnotrubnaya-sistema-otopleniya-s-prinuditelnoj-cirkulyaciej-3-e1462631939940

Монтаж водяного отопления частного дома своими руками: видео, схемы

Установка такого отопления включает следующие этапы:

  • Установка одного или нескольких котлов отопления.

oborudovanie-dlya-otopleniya-v-kotorom-v-kachestve-teplonositelya-ispolzuetsya-voda

  • Монтаж батарей.

1380102006_probki

  • Разводка труб.

149229-3887770-big3551

  • Монтаж необходимого дополнительного оборудования.

Vodyanoe_otoplenie_chastnogo_doma_svoimi_rukami_5

  • Соединение всех элементов в единую систему с помощью пайки (сварки), проводок и фитингов.

obwyazkaPPR4

Установка котла

Установка котла отопления всегда выбирается из расчета максимального упрощения разводки труб по дому и их минимального расхода. Более того, при установке электрического или газового котла нужно учитывать место будущего или существующего ввода электропроводки или газопровода.

Выбирая место установки печи с водяным контуром или твердотопливного котла, определяющим фактором является возможность устройства дымовой трубы в определенном месте дома.

Принципиальное значение для водяного отопления с естественной циркуляции имеет высота установки котлов. В таком случае, чем ниже будет ввод «обработки» в котел, тем лучше. Оптимальным вариантом для твердотопливного котла будет размещение его на цокольном этаже дома или в подвале. При печном водяном отоплении тоже нужно, чтобы топливник с находящимся в нем теплообменником (змеевиком, регистром) располагался как можно ниже.

Установка радиаторов отопления

Обычно радиаторы располагают у входа в помещение или под окнами. Их установка производится в зависимости от их размеров и вида на соответствующее крепление. Чем больший будет вес радиатора отопления, тем надежнее должно быть крепление.

shema-podklyucheniya-radiatora-otopleniya

Батареи устанавливаются горизонтально с незначительными отступами от пола (60 мм) и от подоконника – 100 мм. Хорошо, если Вы установите краны (запарную арматуру), автоматический воздушный клапан и регулятор на каждый радиатор. Запорная арматура понадобится для отключения радиатора от системы отопления. Воздушный клапан автоматически стравливает воздух из радиатора, как при пуске системы отопления, так и во время его эксплуатации.

sheffield-plumber-070512-e1452599157541

Разводка труб и установка дополнительного оборудования

Как правило, разводку труб начинают от отопительного котла, согласно с составленной ранее монтажной схемой, и с применением необходимых фитингов (тройников, уголков, соединителей, переходников и т.д.). Все виды труб отличаются своими особенностями монтажа и разводки.

Разводка может быть открытого типа, когда трубы отопления остаются на виду, и скрытой, когда он укладывается в специальные борозды или ниши и после монтажа заделывается с помощью шпаклевки или штукатурки.

vertikalnaya-i-gorizontalnaya-razvodka-sistemy-otopleniya1

Вместе с разводкой труб осуществляется подключение батарей и установка дополнительного оборудования водяного отопления дома. В закрытых системах отопления с принудительной циркуляцией – это монтаж циркуляционного насоса, фильтра, гидроаккумулирующего бака, блока безопасности (манометр, предохранительный и воздушный клапаны). В открытых системах отопления с естественной циркуляцией – это расширительный бак, устанавливающийся в самой высокой точке водяного отопления. Обычно в открытых системах с принудительной циркуляцией расширительный бак устанавливается перед циркуляционным насосом и закрепляется на максимальной высоте (на чердаке или под потолком).

1818ff_8cfa07c162b94eee9680552c79f2829f

Воздушное отопление

Такой способ обогрева сейчас достаточно востребован. Воздушное отопление подразумевает наличие в каждой комнате специальных вентканалов или калориферов, через которых поступает горячий воздух. Такие устройства располагаются на потолке или стенах.

10

Выделяют три вида воздушного отопления:

  • центральное;
  • местное;
  • завесы из воздуха.

Местное отопление

Этот способ обогрева жилища нельзя относить к полноценному отоплению, но как бы там ни было, он может быть качественным. Для этого в каждом помещении нужно установить тепловые пушки или тепловентиляторы и радоваться теплу. Тепло будет находиться в комнате, только при условии, если двери будут закрыты.

11

Тепловой вентилятор устанавливается в комнате, но Вы сможете вмонтировать его в стену, в качестве части центрального воздушного отопления.

Центральное отопление дома

Системы, где горячий воздух подается в дом централизовано, могут быть:

  • с полной рециркуляцией;
  • с прямоточной рециркуляцией;
  • с частичной рециркуляцией.

Как правило, вентиляционные каналы находятся над навесным потолком, оставляя отверстия, через которые в помещение будет поступать горячий воздух.

12

Все это можно сделать и в стенах, если пространство позволяет забрать определенную часть с целью спрятать трубы.

Воздушные завесы

Устройства, которые напоминают кондиционеры, должны устанавливаться рядом с входными дверями или над ними. Из занавеса выходит струя теплого воздуха, блокирующего холодный, проникающий в помещение во время открывания двери. Такой занавес в частном доме можно установить исключительно при входе в него, при условии если двери часто открываются.

gl_2

Сделать воздушное отопление в частном доме своими руками будет дорож, чем водяное. Любой котел (чаще всего газовый или электрический) может нагревать воздух.

Преимущества такой системы отопления:

  • Циркуляция теплого воздуха всегда осуществляется по завершению его фильтрации.
  • В доме царит постоянный приток свежего воздуха, поскольку система берет его с улицы.
  • Возможность установки капельного увлажнителя воздуха.

vents-aov-25

Недостатки:

  • Дороговизна монтажа.
  • Невозможность смонтировать систему в доме.

Монтаж воздушного отопления частного дома своими руками: видео, схемы

Воздушное отопление загородного дома, сделанное своими руками, подразумевает наличие такого оборудования:

  • теплогенератора;
  • воздухоотводов;
  • декоративных решеток;
  • вентилятора;
  • рукавов для забора воздуха снаружи дома.

Основные этапы монтажа

Воздушное оборудование своими руками проходит в несколько этапов:

  • монтаж теплообменника и котла;

1623590

  • установка вентилятора;

turbina

  • монтаж, разводка воздухоотводов;

9101522671

  • утепление подающих и обратных каналов;

557847

  • создание отверстия в стене постройки для забора воздуха и монтаж рукава.
Воздушное отопление частного дома начинают с установки котла. Обычно его монтируют в подвальном помещении. Подключать котел к газовой магистрали запрещено, так как нужно вызывать специалиста. Вы можете изготовить дымоход из листа жести. Верхняя часть теплообменника фиксируется с подающим воздухоотводом, а непосредственно под камерой сгорания монтируется вентилятор. Дальше с внешней стороны к нему присоединяют обратную трубу, после чего первый этап можно считать завершенным.

Процесс разводки всегда начинается с присоединения к магистрали подающего канала гибких воздухоотводов. Обычно они имеют круглое сечение. Затем делают обратный воздухоотвод, диаметр которого больше, но выходов у такого канала будет меньше, чем у подающего.

kak-delaetsya-vozdushnoe-otoplenie-chastnogo-doma-svoimi-rukami2

Чтобы в рукаве не образовался конденсат, его стоит утеплить. Затем в трубе устанавливают дроссельную заслонку, с помощью которой осуществляется процесс регулирования количества попадающего свежего воздуха. Когда система будет смонтирована, есть смысл скрыть все провода и трубы гипсокартонными коробами, придав помещению большей эстетичности.

Электрическое отопление

В основе этого отопления заложено наличие электрического конвектора в каждом помещении. Чем современнее устройств, тем больше оно имеет функций. К примеру, это может быть регулятор температуры. Он может быть автоматическим: Вы сами задаете температуру, при которой конвектор отключается, а при ее снижении включается.

13

Преимущества электрического отопления:

  • быстрота монтажа;
  • удобство в эксплуатации;
  • возможность помещения конвекторов между помещениями.

14

Недостатки:

  • наличие хорошей электросети;
  • большие расходы на электроэнергию.

Это отопление будет оправданным, только в качестве временного варианта, и там где отсутствуют другие виды топлива.

otoplenie_electr_clip_image004

Паровое отопление

Его принцип действия точно такой же, как и в водяной системе. Единственное отличие состоит в том, что по трубам циркулирует пар. Этот тип отопления используется в частных домах. Его принцип работы и монтажа точно такой же, как при циркуляции воздуха.

Паровое-отопление-в-частном-доме

Отапливать помещение таким способом можно с помощью специальных котлов, работающих вместе с устройством, которое вырабатывает пар. В системе должны быть фильтры, подготавливающие воду, перед тем как она перейдет в газообразное состояние.

У такой системы для частного дома намного больше недостатков, чем достоинств:

  • довольно дорогой монтаж (учитывая особый котел и фильтры);
  • эксплуатация системы может быть опасной (если лопнет батарея или труба, то находящийся рядом человек может получить ожог).

par_otopl2

К преимуществам стоит отнести экономию энергоносителя и скорость нагревания всей системы отопления.

Монтаж электрического отопления частного дома своими руками: видео, схемы

Электрические котлы по способу установки делятся на настенные и напольные. Важное преимущество такого котла – для его монтажа не понадобится дополнительное помещение. Более того, он удобный в переноске и легкий в демонтаже.

Установка производится в кратчайшие сроки. Прибор устанавливают в домах, имеющих площадь до 500 м2.

Нельзя не отметить то, что электрический котел Вы сможете устанавливать самостоятельно, и Вам не потребуется большое количество согласований (только разрешение от Энергонадзора).

Котел крепится к стене анкерными болтами или дюбелями. Прибор должен ровно висеть, в горизонтальной или в вертикальной плоскости (в зависимости от конкретной модели).

1351020871_vodyanoe_otoplenie_chasnogo_doma

Обычно напольные котлы устанавливаются на специальные подставки, а для перекрытия воды используются шаровые краны. Важный момент: во время подключения котла воду в отопительной системе необходимо перекрыть.

Подсоединив котел к отопительной системе, начинают работу с электрической частью. Понадобится монтаж, автоматический выключатель, заземление.

kak-sdelat-otoplenie-chastnogo-doma-iz-polipropilena-svoimi-rukami2

Сечение проводов выбирают с полным учетом рекомендаций от компании-производителя и в строгом соответствии с мощностью прибора. Присоединив котел к электропитанию, нужно заполнить систему водой и затем проверить ее работу.

Система «теплый» пол

На первом этаже частного дома часто устанавливают теплый пол. Однако лучше всего тепло поступает через керамическую плитку. Поэтому устройство такой системы, где в качестве напольного покрытия используется паркет, ламинат или линолеум, нецелесообразно, так как они отличаются низкой проводимостью тепла.

15

Теплые полы бывают:

  • электрическими;

bezmuft2

  • водяными.

OLYMPUS DIGITAL CAMERA

Суть в этих системах одна – тепло будет проникать в помещение сразу, а монтаж, как и принцип действия, отличаются.

Водяной теплый пол

Трубы, которые подключены к общей системе водяного отопления, укладываются на ровную поверхность на специальную подложку, не позволяющую теплу уходить вниз.

16

Дальше нужно выполнить стяжку, сверху которой укладывается необходимое напольное покрытие. Этот способ достаточно экономичный, но и в тоже время трудоемкий. Намного проще устанавливать электрические.

Монтаж водяного теплого пола своими руками: видео, схемы

  1. Подготовительный этап.

Прежде чем устанавливать теплый пол от отопления, нужно подготовить ровное и прочное основание. В его состав входит паро- или гидроизоляция, утеплитель и цементно-песчаная стяжка.

chernovaya-styazhka-vodyanogo-teplogo-pola

Более того, помещение должно быть укомплектовано дверями и окнами и должно иметь оштукатуренные стены, размеченные места подсоединений канализационного, отопительного и водяного трубопровода.

  1. Подготовка плиты перекрытия.

Если Вы монтируете теплый пол на железобетонную плиту перекрытия, то сперва на нее укладывают слой гидро- или пароизоляции. Применяют обмазочную гидроизоляцию на основе битума или оклеечную с использованием стеклохолста, рубероида, стеклоткани, которые тоже приклеивают составами, включающие битум.

suhoj-teplyj-vodyanoj-pol-v-derevyannom-dome-1-560x322

В качестве пароизоляции можно применять полиэтиленовую плитку, толщина которой должна быть не меньше 0,2 мм или прочие аналогичные материалы. И паро-, и гидроизоляция должны предохранять утеплитель от влаги, которая может образоваться в результате образования конденсата при взаимодействии холодной земли и теплой плиты перекрытия.

tepl-pol-1

Оклеечную гидроизоляцию или пароизоляцию из пленки проводят, укладывая полосы материала с нахлестом в 10-15 см. Если применяется пленка, то нужно скрепить края полотнищ с помощью скотча. Они закрепляют битумными составами. Каждый вид изоляции заводят на вертикальные поверхности над утеплителем и приклеивают к стенам дома.

  1. Подготовка грунтового основания.

Нередко индивидуальные дома строят без плит перекрытия, когда не устраивают подвальные помещения. В таком случае выполняют подготовку из щебня и песка послойно, с высотой слоя в пределах 10 см. Причем каждый слой увлажнят и трамбуют.

teploizolyacionnye_plity_teplogo_pola

Затем площадь помещения, где Вы планируете монтаж водяного пола, заливают бетонной смесью. Для надежности Вы сможете уложить арматурную сетку.

Поверхность обязательно должна быть горизонтальной, для чего применяется строительный уровень. Бетон заливают по маячным рейкам, которые, помимо соблюдения горизонтальности, выполняют функцию температурных швов. Согласно строительным правилам и нормам, допустимы перепады по горизонтали не больше 1 см.

  1. Утеплитель.

Теплоизоляция – важное звено в системе такого пола. Она должна закрывать теплу доступ от труб с горячей водой в нижнюю зону подпольного пространства – в подвал или грунт, и соответственно наоборот, направлять тепло вверх в жилое помещение.

vodyanye-teplye-poly-pod-plitku

Внимание! От правильно выбранного материала для обеспечения теплоизоляции и его толщины зависит, насколько выгодным будет отопление.

Расчет толщины такого утепляющего слоя делают на основе:

  • особенностей климата;
  • данных о материале стен;
  • уровня грунтовых вод – ели отсутствует плита перекрытия;
  • объема помещения, где устанавливают теплый пол.

Толщина утепляющего слоя, по которому выполняется стяжка полов, над холодным подвалом или грунтовым основанием, согласно нормативам, должна быть от 50 мм. Для плит перекрытия она может быть меньшей.

tep-pol-2

В роле утеплителя обычно используют пенополистирол, который покрыт фольгой с одной стороны. При его использовании могут возникнуть некоторые неудобства, поскольку закрепление труб нужно выполнять подручными средствами, к примеру, клипсами или хомутами.

Сегодня на рынке предлагается огромное количество плит из пенополистирола, укладка которых осуществляется с лучшим качеством и быстрее. Их конструкция предусматривает надежное крепление между собой в результате замковых устройств. Как следствие, создается прочное, сплошное и ровное основание.

Этот материал покрыт пароизоляцией в виде пленки из полистирола и отличается высокой плотностью. Более того, в теле плит есть специальные каналы, в которые укладываются трубы отопления.

При их установке не требуется рулетка или прочие измерительные инструменты, так как на их краях находится линейная разметка. Таким образом, осуществлять монтаж можно гораздо быстрее. Поэтому преимуществ у таких плит предостаточно, чтобы Вы смогли остановить свой выбор именно на них.

Важно укладывать пенополистирольные плиты по площади пола, а не просто в местах прохождения труб подпольного отопления. Это будет залогом высокой прочности бетонной стяжки, а также надежности всей отопительной системы.

Электрический теплый пол

Отличается простотой монтажа. На поверхность укладываются готовые маты, а сверху производится минимальная стяжка. Правда, Вы можете обойтись и без нее.

17

Предлагается и более дешевый вариант. На специальную подложку нужно уложить кабель, который закрепляют, а сверху напольное покрытие или стяжка.

Обычно теплые полы представляют только часть общей системы отопления.

389a218269a48f86b2edab2429e8752b

Монтаж электрического теплого пола своими руками: видео, схемы

Предлагаем рассмотреть самостоятельную установку электрического пола в частном доме (точно так же он производится и в квартире). Нужно убедиться в том, что заложенная в доме проводка способна справиться с нагрузками от нагревательных элементов, и у Вас установлены автоматические включатели определенной мощности.

  1. Теплоизоляция.

Перед тем как монтировать теплый пол, необходимо уложить слой теплоизоляции из вспененного пенополистирола, толщиной в 20-50 мм. Это важно, если под полом находится холодное помещение. Теплоизоляцию нужно укладывать на выровненное основание и для надежности неплохо было бы уложить ее на специальный клей.

TeploizPol4

  1. Армирование.

Затем нужно произвести армированную стяжку, толщиной раствора в 10-20 мм. Вы можете армировать как пластиковой, так и оцинкованной штукатурной сеткой. Поверх стяжки укладывается фольга для отражения инфракрасного излучения от нагревательных элементов.

4

  1. Заливка пола.

Приступаем к установке электрического пола своими руками и выбираем место расположения нагревательного кабеля, учитывая расстановку разной мебели, убедившись, что провода находятся на расстоянии до 5 см от мебели. Осуществляя прокладку нагревательного кабеля, нужно крепить его к нижнему основанию с помощью монтажной пены, после чего заливают цементно-песчаной стяжкой или готовой смесью.

Разные технологичные сложности, возникающие при монтаже, Вы сможете увидеть, изучая видео работ по монтажу электрического теплого пола своими руками, где они будут выполнены опытными мастерами. Вместе с укладкой кабеля в толщине стяжки укладывают и датчик системы регулировки температуры, устанавливают терморегулятор (в одном месте), который позволяет регулировать температуру пола по своему усмотрению.

Комбинированное отопление

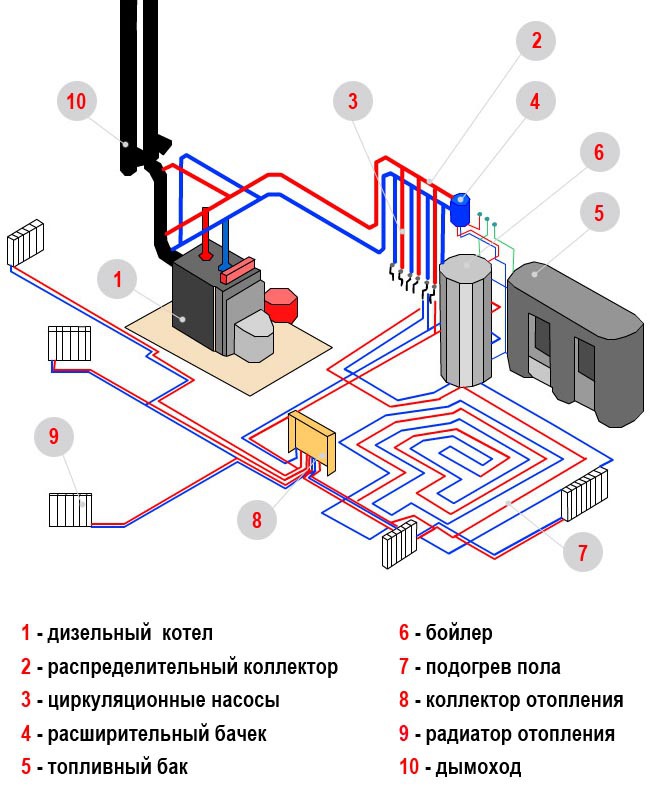

Используя комбинированное отопление в доме, у Вас может получиться так: в некоторых помещениях, чаще в ванной, на кухне, коридорах, устраиваются теплые полы, а в спальне и гостиной водяное отопление. Но можно пойти и другим путем: во всем доме будет находиться водяное отопление, а в нескольких помещениях (к примеру, которые достраивались позже) – электрическое. Самый выгодный вариант – когда в системе один теплоноситель и один котел.

После того как Вы смонтируете любую из вышеперечисленных систем отопления, необходимо запускать в нее энергоноситель и осуществить подключение котла. Для этого рекомендуем пригласить специалиста из того сервисного центра, где был куплен котел. Его пуск пройдет нормально, и никаких сюрпризов от отопительного сезона Вам ждать не придется, а в следующие разы Вам не понадобятся услуги такого специалиста.

Возможно Вам будет также интерестно:



Как сделать отопление своими руками схема

Как сделать отопление своими руками схема

Как сделать отопление своими руками схема

Как сделать отопление своими руками схема

Как сделать отопление своими руками схема

Как сделать отопление своими руками схема

Как сделать отопление своими руками схема

Как сделать отопление своими руками схема

Как сделать отопление своими руками схема

Как сделать отопление своими руками схема
