Ветрогенератор  ВЭУ-М



Предназначена для получения электроэнергии за счет энергии ветра. Она используется для обеспечения автономным питанием - электроэнергией - различных бытовых и специальных промышленных потребителей при отсутствии центрального электроснабжения или его нерегулярной подаче. Можно использовать практически повсеместно.

Ветрогенератор ВЭУ-М

Стандартные комплектации

Таблица стоимости Ветрогенераторов в БАЗОВОЙ КОМПЛЕКТАЦИИ





Типоразмер ВЭУ

ВЭУ-1/3

ВЭУ-1/4

ВЭУ-3/5

ВЭУ-5/5

ВЭУ-3/7

ВЭУ-10/7

Среднемесячная выработка кВт/час, при 3-4 м/сек

100

150

200

400

700

1000

Среднемесячная выработка кВт/час, при 5-6 м/сек

200

300

300

700

1000

2000

Диаметр ветродвигателя, м

3

4

4.6

5.2

7

7

Количество лопастей, шт

одна

одна

три

одна

одна

Одна

Мощность Ветроустановки в кВт

1

1

1.5-2.0

2-3

3-5

7-10

Базовая комплектация (ЦЕНЫ В РУБЛЯХ)

19000

20000

79000

89000

99000

189000



Состав БАЗОВОЙ КОМПЛЕКТАЦИИ:



1. Лопасть

2. Кольцевой генератор
3. Система ориентации на ветер
4. Регулятор скорости вращения
5. Узел крепления к мачте
6. Посадочная шайба на мачту
7. Сборочный комплект

ПОЛНАЯ КОМПЛЕКТАЦИЯ

Здесь мы приведем для примера стоимости полных комплектаций

Ветроустановок различной мощности.



Все цены приведены в рублях, при условии приобретения Ветроустановки физическими лицами

По приведенной ниже таблице, вы сможете самостоятельно рассчитать стоимость

Ветроустановки в необходимой для вас комплектации.

Полная комплектация должна состоять из минимума обязательных элементов - это:

1. Основная (базовая) комплектация ВЭУ;
2. Блок обработки электроэнергии и зарядки аккумуляторов

3. Инвертор
4. Аккумуляторы

5. Мачтовый комплект.



Для примера подсчитаем стоимость полной комплектации для Ветроустановки ВЭУ-3/7

Базовая комплектация – 99000 руб.

Блок зарядки аккумуляторов на 2 кВт – 20000 руб.

Мачтовый комплект (для мачты высотой 20 м) – 18000 руб.

Инвертор на 4.5 кВт – 37900 руб.

Аккумуляторы на 190 А/час (отечественные) – за 8 шт – 56000 руб.

Комплект импортных подшипников (Япония) – 5000 руб.

Кабель – 100 м – 5000 руб.

Все ячейки в таблице, откуда мы брали суммируемые значение, помечены желтым маркером. Вы можете сами менять комплектацию, и у вас будет получаться другая сумма полного комплекта.

В итоге мы имеем стоимость полного комплекта Ветроустановки ВЭУ-3/7 – 240900 рублей.



Если вы, например, захотите к этой комплектации добавить еще систему автоматического пуска дизель-генератора на 3.5 кВт (это 11000 руб) + бензо/дизель генератор на 4.5 кВт (это 22000 руб) + солнечную панель на 100  Вт (это 40000 руб). Тогда стоимость вашего полного комплекта увеличится еще на 73000 руб.



Типоразмер ВЭУ

ВЭУ-1/3

ВЭУ-1/4

ВЭУ-3/5

ВЭУ-5/5

ВЭУ-3/7

ВЭУ-10/7

Стоимость полной комплектации:

66000

69000

159400

227000

240900

407000

Среднемесячная выработка кВт/час, при 3-4 м/сек

100

150

200

400

700

1000

Среднемесячная выработка кВт/час, при 5-6 м/сек

200

300

300

700

1000

2000

Диаметр ветродвигателя, м

3

4

4.6

5.2

7

7

Количество лопастей, шт

одна

одна

три

одна

одна

Одна

Базовая комплектация

19000

20000

79000

89000

99000

189000

Контроллер заряда

МАП-LCD на 1.5 кВт (контроллер+инвертор)

21000

21000









Блок ОЭЗА на 1 кВт

10000

10000

10000

10000

10000



Блок ОЭЗА на 2 кВт





20000

20000

20000

20000

Мачтовый комплект 10 м

14000

14000

14000

14000

14000



Мачтовый комплект 15 м

16000

16000

16000

16000

16000

16000

Мачтовый комплект 20 м

18000

18000

18000

18000

18000

18000

Инвертор на 3 кВт





26400

26400

26400



Инвертор на 4.5 кВт





37900

37900

37900



Инвертор на 6 кВт





46000

46000

46000

46000

Инвертор на 8.8 кВт





55200

55200

55200

55200

Инвертор на 12 кВт











62000

АБ 90 А/час на 12В – 4 шт – отечественные

12000

12000









АБ 90 А/час на 12В – 4 шт – импортные

24000

24000









АБ 190 А/час на 12В – 4 шт – отечественные.





28000

28000

28000

28000

АБ 190 А/час на 12В – 4 шт – импортные.





60000

60000

60000

60000

АБ 190 А/час на 12В – 8 шт – отечественные.





56000

56000

56000

56000

АБ 190 А/час на 12В – 8 шт – импортные.





120000

120000

120000

120000

Комплект импорт. подшипников. – 3 шт.

5000

5000

5000

5000

5000

5000

Отделка Ветроустановки – Люкс

10000

10000

10000

10000

10000

10000

Усиленное исполнение для ветров более 6 м/сек

10000

10000

10000

10000

10000

10000

Установка автоматов грозовой защиты 1-го класса

8000

8000

8000

8000

8000

8000

Кабель ПВС-32.5 (100 метров)

5000

5000

5000

5000

5000

5000

Электролебедка с рамой крепления 330/660 кг.

13000

13000

13000

13000

13000

13000

Анемометр с кабелем 20 м.

9200

9200

9200

9200

9200

9200

Анемометр ручной электронный

5000

5000

5000

5000

5000

5000

Система автоматического пуска

дизель-генератора на 3.5 кВт





11000

11000

11000

11000

Система автоматического пуска

дизель-генератора на 8.8 кВт











17000

Солнечный контроллер до 100А

5000

5000

5000

5000

5000

5000

Солнечная панель 1 м2 на 80-100 Вт

40000

40000

40000

40000

40000

40000

Бензо-дизель-генератор на 2 кВт

15000

15000

15000

15000

15000

15000

Бензо-дизель-генератор на 4,5 кВт





22000

22000

22000

22000

Бензо-дизель-генератор на 7 кВт





35000

35000

35000

35000

Бензо-дизель-генератор на 11 кВт











40000



В таблице приведены возможные комплектации Ветроустановок.

Цены на доставку, услуги специалиста и проведение монтажных работ



Доставка, услуги специалиста и проведение монтажных работ

Цена, руб

Доставка по Москве и области – 1 тыс.руб. в час (с аккумуляторами – в 2 раза дороже);

1 000 – 2000

Выезд Специалиста (по Московской области) для оценки размещения мачты и заключения Договора:

3500 руб – 1-2 недели, 9000 руб – 2-3 дня

От 3 500

Выезд Специалиста для руководства сборочными и монтажными работами (2-3 человека, 1 день). С одновременной доставкой оплаченного оборудования и привозом электролебедки для поднятия мачты.

12 000

Выезд Специалиста по России для руководства сборочно-монтажными работами. Учет с момента выезда до момента возвращения. С оплатой всех транспортных расходов.

250 руб/час

Зимний монтаж

+100%



Выезд специалиста на место монтажа с доставкой оборудования и лебёдки для подъёма мачты в Московской области и не далее 300км в других направлениях. Весь монтаж осуществляется за 1 день ( 10 часов ) при условии, что на место установки заранее будут доставлены и покрашены трубы мачты и выкопаны 4 ямы для закладных деталей. В другие регионы и страны также возможен выезд специалиста на монтаж, но это уже достаточно дорогостоящее мероприятие – от 20 до 50 тыс. руб

Запросите подробные фотографии с описаниями

по сборке мачты и сборке ветроустановки

Преимущества Ветроустановок ВЭУ-М



Стоимость единицы мощности ветроэлектрической установки снижена в 2-3 раза по сравнению с аналогами за счет изготовления всех составляющих ВЭУ компонентов одним производителем.

Основой ВЭУ является разработанный для нее низкооборотный Кольцевой генератор. Основное его отличие - большой диаметр при малом весе на единицу мощности 7 кг/кВт при скорости вращения 500 об/мин. По принципу работы - трехфазный синхронный генератор с бесконтактным возбуждением от редкоземельных магнитов.

Лопасть особой конструкции выполнена из стеклоуглепластика по специальной технологии, имеет высокий ресурс при малом весе.

У примененной однолопастной схемы ветродвигателя, при аналогичной энергоотдаче есть несколько технических преимуществ по сравнению с 2-х и 3-х лопастными системами:

·         более высокая скорость вращения ветродвигателя, а это - меньший вес и цена электрогенератора на 30-50%;

·         лопасть крепится к валу генератора шарнирно, то есть сама лопасть не воспринимает лобовое давление ветра на изгиб, а это дешевле и надежнее.

Регулировка скорости вращения ветродвигателя выполняется изменением угла установки лопасти при помощи механического центробежного регулятора. Он эффективно поддерживает скорость вращения на заданном уровне до скорости ветра в 40 м/с. В схемах же с неповоротными лопастями скорость тормозится электрическим сопротивлением с большим выделением ненужного тепла. При этом идет постоянный «износ» (ухудшение магнитных свойств) магнитов генератора.

Для запуска ВЭУ на малых ветрах применена «Система быстрого запуска» ветродвигателя, обеспечивающая уверенный набор оптимальной скорости вращения уже при скорости ветра 3 м/с (не путать со скоростью страгивания – при ней энергия еще не производится, хотя ВЭУ и начинает медленно вращаться), что иногда превосходит даже 2-х и 3-х лопастные аналоги, у которых площадь лопастей, а соответственно и момент страгивания в 2-3 раза больше, чем у одной лопасти.

Мачтовый комплект разработан для упрощения изготовления мачты. В него входят все детали и вся мелочёвка вплоть до краски и кисточек, кроме стандартных труб ствола мачты, которые проще приобрести вблизи места установки ветряка.

Патент на эту конструкцию ВЭУ состоит из 20 различных изобретений.

В настоящее время выпускаются следующие типоразмеры ВЭУ



ВЭУ-1/3 – однолопастная ветроэлектрическая установка максимальной мощностью 1кВт с диаметром ветродвигателя 3 метра. Она обеспечит минимальные потребности в электричестве на даче или в путешествии. Ежемесячная выработка составляет около 100кВтчас в месяц при среднегодовой скорости ветра 3-4м/с, и 200кВтчас при 5-6м/с.

ВЭУ-1/4 – однолопастная ветроэлектрическая установка максимальной мощностью 1кВт с увеличенным диаметром ветродвигателя - 4 метра, больше подходит для районов со слабыми ветрами. Ежемесячная выработка составит 150-200кВтчас в месяц.

ВЭУ-3/5 – классическая трёхлопастная ветроэлектрическая установка с неизменяемым углом установки лопастей максимальной мощностью 3кВт с диаметром ветродвигателя 4,6 метра, для районов со слабыми ветрами, с низким уровнем шума от вращающихся лопастей. Оптимально для дачного отдыха. Ежемесячная выработка составит 200-300кВтчас в месяц.

ВЭУ-5/5 – однолопастная ветроэлектрическая установка с изменяемым углом установки лопасти как для раннего старта, так и для ограничения скорости вращения ветродвигателя при больших скоростях ветра максимальной мощностью 5кВт с диаметром ветродвигателя 5,2 метров. Обеспечит электроэнергией в бытовых целях небольшой дом на 2-3 человека. Ежемесячная выработка составит 300-800кВтчас в месяц

ВЭУ-3/7 – однолопастная ветроэлектрическая установка с изменяемым углом установки лопасти максимальной мощностью 3кВт с диаметром ветродвигателя 7м. Для районов со слабыми ветрами. Обеспечит дом или коттедж в бытовых целях на 3-5 человек или небольшое фермерское хозяйство. Ежемесячная выработка составит 700-1000кВтчас в месяц.

ВЭУ-10/7 – однолопастная ветроэлектрическая установка с изменяемым углом установки лопасти максимальной мощностью 10кВт с диаметром ветродвигателя 7 метров, используется обычно в районах с хорошими ветровыми условиями – среднегодовым значением скорости ветра 5м\с и более. Ежемесячная выработка составит 1000-2000кВтчас в месяц.

Параметры ветроустановок



Параметры

1/3

1/4

3/5

5/5

3/7

10/7

Мощность ВЭУ
при скорости ветра:

11 м/с

кВт

1

1

3

5

3

10

10 м/с

1

0,7

2,5

4

3

8

8 м/с

0,5

0,5

1,5

2

3

4

6 м/с

0,2

0,3

0,7

1

2

2

3 м/с

0,02

0,03

0,1

0,1

0,2

0,2

Рабочий диапазон скоростей ветра

м/с

3-40

Диаметр ветродвигателя (лопастей)

м

3

4

4,6

5,2

7

7

Масса ВЭУ

кг

20

22

80

80

80

100

Среднегодовая выработка
электроэнергии при Vср. год

4 м/с

кВт/ч

1000

2000

4000

6000

12000

15000

6 м/с

3000

3000

6000

12000

15000

30000

Среднемесячная выработка
электроэнергии при Vср. год

4 м/с

кВт/ч

80

160

330

500

700

1200

6 м/с

250

250

500

700

1200

2500



- Указанная мощность соответствует ровному, спокойному (ламинарному) ветровому потоку.

Годовая выработка соответствует высоте мачты 15 м на открытой местности.

Комплектации ветроустановок



Основная (базовая) комплектация

Полная комплектация

1. Лопасть

2. Кольцевой генератор
3. Система ориентации на ветер
4. Регулятор скорости вращения
5. Узел крепления к мачте
6. Посадочная шайба на мачту
7. Сборочный комплект

1. Основная (базовая) комплектация ВЭУ;
2. Блок обработки электроэнергии и зарядки аккумуляторов

3. Инвертор
4. Аккумуляторы

5. Мачтовый комплект.

Цены на Ветроустановки



Наименование

Цены в руб

без НДС

для физических лиц

и юридических лиц работающих

по упрощенке

Цены в руб

с НДС 18 %

для юридических лиц плательщиков НДС

ВЭУ-1/3(основная комплектация)

19 000

24 700

ВЭУ-1/4 (основная комплектация)

20 000

26 000

ВЭУ-3/5 (основная комплектация)

79 000

102 700

ВЭУ-5/5 (основная комплектация)

89 000

115 700

ВЭУ-3/7 (основная комплектация)

99 000

128 700

ВЭУ-10/7 (основная комплектация)

189 000

245 700

Блок ОЭЗА

10 000

13 000

Мачтовый комплект

10 м

14 000

18 200

15 м

16 000

20 800

20 м

18 000

23 400

Инвертор МАП-LCD

3 кВт

26 400

31 700

4,5 кВт

37 900

45 500

6 кВт

46 000

55 200

8,8 кВт

55 200

66 240

Аккумуляторы

4 шт. ОС

27 600

33 200

4 шт. ИС

59 800 / 69 000

71 700 / 82 800



             Цены без НДС действительны при продаже физическим лицам или юридическим лицам, работающим по упрощенной системе налогообложения.

           Цены с НДС 18% действительны при продаже юридическим лицам, работающим по обычной системе налогообложения.

         Блок ОЭЗА (блок обработки электроэнергии и зарядки аккумуляторов) с функцией оптимального отбора мощности до 5 кВт. Мощностью 1 кВт – для 4-х аккумуляторов. Мощность 2 кВт – для 8-ми аккумуляторов на 190 Ачас на 12 В.

       Мачтовый комплект предназначен для самостоятельного изготовления мачты без использования сварочных и бетонных (за исключением песчаного грунта или наличия воды на глубине 1,5м) работ. К нему останется только купить стандартные водопроводные трубы для ствола мачты 1083,5мм (1594мм – для ВЭУ-3/7 и 1596мм для ВЭУ-10/7) длиной по 5 м (2, 3 или 4 шт) и стрелы подъема 763,5мм (893,5мм для ВЭУ-3/7 и 895мм для ВЭУ-10/7) длиной 5-8 м, а также лебедку для подъема мачты грузоподъемностью 500-1000 кг.

      Аккумуляторы ОС – отечественные стартерные (ресурс до 5 лет). ИС – импортные, стационарные (ресурс до 12 лет). Аккумуляторы не допускают разряженного состояния при отрицательных температурах, за исключением гелевых, на некоторое время



                Наше производство – это Ветроустановка в основной комплектации, блок ОЭЗА и мачтовый комплект. Все остальные комплектующие (инвертор, кабели, аккумуляторы, дизель/газогенераторы и т.д.) вы можете приобрести самостоятельно, что уменьшит ваши расходы.

Опции и дополнительные расходы



Наименование

Цена, руб

Без НДС

Установка комплекта (3 шт.) подшипников «Nachi»(Япония) в генератор

5 000

Отделка ВЭУ "люкс"

10 000

Усиленное исполнение (V ср.г. > 6 м/с)

10 000

Установка в блок ОЭЗА грозозащитных автоматов 1 класса (ток до 60кА)

8 000

Упаковка (2 ящика: 80х50х50см и 215х35х35см)

1 200

Кабель ПВС-32,5 (100м.)

5 000

Электролебедка с рамой крепления к грунту, грузоподъемность 330/660 кг

13 000

Анемометр (измеряет скорость ветра) с кабелем  20м

9 200

Анемометр электронный ручной

5 000

Система автоматического пуска (САП) на 3,5 / 8,8 кВт

11 000 / 17 000

Солнечный контроллер (только вместе с инвертором)  до 100А

5 000

Запросите подробные фотографии с описаниями

по сборке мачты и сборке ветроустановки

Мачтовый комплект



Мачтовый комплект предназначен для самостоятельного изготовления мачты без использования сварочных и бетонных (за исключением песчаного грунта или наличия воды на глубине 1,5м) работ.



К мачтовому комплекту останется только купить стандартные водопроводные трубы для ствола мачты:

Труба 1083,5мм – для ВЭУ-1/3, 1/4, 3/5, 5/7

Труба 1594мм – для ВЭУ-3/7

Труба 1596мм  - для ВЭУ-10/7

Эти трубы длиной по 5 м. - 2, 3 или 4 шт. – соответственно для мачты высотой 10, 15 или 20 метров.



А также труба для стрелы подъема мачты:

Труба 763,5мм - для ВЭУ-1/3, 1/4, 3/5, 5/7

Труба 893,5мм - для ВЭУ-3/7

Труба 895мм - для ВЭУ-10/7

Эти трубы длиной 5-8 м. в зависимости от высоты мачты.



Также понадобится лебедка для подъема мачты грузоподъемностью 500-1000 кг.

В мачтовый комплект входят:
1. Закладные детали для 4-х растяжек.
2. 4 тяги от закладных деталей.
3. 4 канатов для растяжек.
4. 4 талрепов с коушами.
5. 24 зажима для троса.
6. Основание (шарнирное) мачты.
7. Подкос с осью стрелы подъема.
8. Хомуты для крепления тросов к мачте.
9. Хомуты для стыковки труб мачты.
10."Птичка" стрелы подъема.
11. Пробойник для тяг растяжек.
12. Краска 2 л + кисти.

Мачта выполняется по безбетонной технологии, проста в изготовлении и надежна в эксплуатации.



Гарантии



За 1 год - бесплатно
За 3 года - 10 тыс. руб.
За 5 лет - 20 тыс. руб.
За 10 лет - 50 тыс. руб.



Платная гарантия на 10 лет распространяется только на ВЭУ с подшипниками высокого класса и с возможной потерей мощности генератора до 30%, а также при ежегодном гарантийном обслуживании в Москве в течение 1 недели.



Срок службы ВЭУ - до 20 лет.

Ветроэлектрические установки не подлежат обязательной сертификации в России.



Производитель гарантирует полноценную работу ВЭУ с заявленными техническими характеристиками в течение 1 года при соблюдении следующих условий:



Соблюден порядок и правила сборки и подключения ВЭУ и блока ОЭЗА.

Учтены все рекомендации производителя по выбору и установке мачты, инвертора и АБ.

Вертикальность (не более 1 градуса отклонения) и жесткость крепления мачты.

ВЭУ находится на высоте не менее 10 м на абсолютно открытом пространстве (поле) и расстоянием до преград для ветра, высотой более 3 м - не менее 1000 м. В противном случае выходная мощность может быть намного меньше заявленной производителем.

Отсутствие внешних повреждений ВЭУ.

Отсутствие конструктивных и регулировочных изменений в конструкцию ВЭУ.

Соблюдены все меры безопасности.

Габаритные и весовые характеристики комплектующих элементов ВЕТРОУСТАНОВКИ:



Наименование

Вес, кг

Габариты, ДШВ, мм

Генератор (ВЭУ-1/3)

20

700200400

Регулятор

8

10006060

Труба хвоста

3

15004560

Передний и задний обтекатель

0,3

300200200

Пластина хвоста

1

70050600







Генератор (ВЭУ-1/4)

20

700200400

Регулятор

10

10006060

Труба хвоста

3

15004560

Передний и задний обтекатель

0,3

300200200

Пластина хвоста

1

70050600







Генератор (ВЭУ-3/5)

58

800500700

Труба хвоста

7

21006565

Передний и задний обтекатель

0,7

500500500

Пластина хвоста

1

70050600







Генератор (ВЭУ-5/5)

52

800500700

Регулятор с лопаткой

20

190025060

Труба хвоста

7

21006565

Передний и задний обтекатель

0,7

500500500

Пластина хвоста

1

70050600







Генератор (ВЭУ-3/7)

52

800500700

Регулятор с лопаткой

25

190025060

Труба хвоста

8

25006565

Передний и задний обтекатель

0,7

500500500

Пластина хвоста

1

70050600







Генератор (ВЭУ-10/7)

105

1500500700

Регулятор с лопаткой

25

190025060

Труба хвоста

8

25006565

Передний и задний обтекатель

0,7

500500500

Пластина хвоста

1

70050600







Лопасть (ВЭУ-1/3) 1,3 м.

2

130025050

Лопасть (ВЭУ-1/4) 1,8 м.

2,5

180025050

Лопасть (ВЭУ-3/5) 2,1м, 3 лепестка

3

210025050

Лопасть (ВЭУ-5/5) 2,1 м.

3

210025050

Лопасть (ВЭУ-3/7) 3 м.

5

300030060

Лопасть (ВЭУ-3/7) 3 м.

5

300030060

Лопасть (ВЭУ-10/7) 3 м.

5

300030060







Блок ОЭЗА (ВЭУ-1/3, 1/4) 24 В

4

300250170

Блок ОЭЗА (ВЭУ-3/5) 48 В

4

300250170

Блок ОЭЗА (ВЭУ-5/5)

4

300250170

Блок ОЭЗА (ВЭУ-3/7)

4

300250170

Блок ОЭЗА (ВЭУ-10/7)

4

300250170







Инвертор МАП-LCD – 3.0 кВт

16

290260130

Инвертор МАП-LCD – 4.5 кВт

18

410260170

Инвертор МАП-LCD – 6.0 кВт

22

410260170

Инвертор МАП-LCD – 8.8 кВт

25

410260170

Инвертор МАП-LCD – 12.0 кВт

36

550300200







Мачтовый комплект (мачта 8 м) 1/3

30

800400200

Мачтовый комплект (мачта 10 м)5/5 / 3/7

90/100

800500350

Мачтовый комплект (мачта 15 м)

110/125

800500350

Мачтовый комплект (мачта 20 м)

130/150

800500350







АКБ (12 В на 190 Ач) отечественная

55

550250220

АКБ (12 В на 200 Ач) импортная

62

550250220







Кабель ПВС 32.5 (бухта 100 м)

10

400400250







Электролебедка (330/660 кг) с основанием

50

1000500300

Лебедка ручная





Анемометр с кабелем 20 м

1

300100100

Анемометр ручной, электронный

0,2

150100100







Упаковка – Ящик 1(генератор 3-5кВт)

20

1000500700

Упаковка – Ящик 2(лопасть 2,1м)

10

2200350150

Упаковка – Ящик 3(лопасть 3м)

15

3100400150

Упаковка – Ящик 4(генератор 10кВт)

30

1600500

Упаковка – Ящик 5(1/3, 1/4)

10

1900500300

Меры безопасности:



ВЭУ - сложное техническое устройство, сочетающее в себе аэродинамическую и электротехническую части.

Малейшее несоблюдение сборки ВЭУ или ее эксплуатации может привести к ее поломке и причинению как материального ущерба так и вреда вашему здоровью, а также находящихся рядом людей.

Необходимо использовать только рекомендуемые изготовителем мачты, инверторы, АБ, кабели и соединения.

Необходимо полностью изолировать подключаемые провода и кабели.

При первых запусках ВЭУ необходимо внимательно отнестись к возможным вибрациям, стукам, хлопкам, свидетельствующим о неправильной работе ВЭУ и немедленно остановить ее работу и сообщить об этом производителю.

Запрещается производить первый пуск ВЭУ при скорости ветра 10 м/c (что соответствует сильному ветру).

Запрещается вносить конструктивные и регулировочные изменения в конструкцию ВЭУ.

Запрещается подавать любое напряжение на электрогенератор для его запуска.

Запрещается подключать любые выходы электрогенератора и блока ОЭЗА к сети электричества или любому другому источнику электроэнергии.

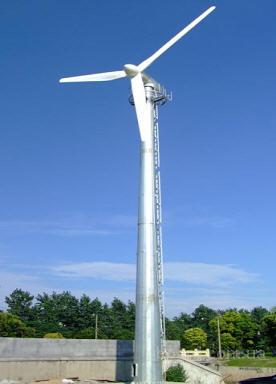

Работающие Ветроустановки

< Предыдущая   Следующая >

Ветрогенераторы 10квт своими руками

Ветрогенераторы 10квт своими руками

Ветрогенераторы 10квт своими руками

Ветрогенераторы 10квт своими руками

Ветрогенераторы 10квт своими руками

Ветрогенераторы 10квт своими руками

Ветрогенераторы 10квт своими руками
